Hablamos de estructura cuando nos referimos al orden geométrico interno de una forma, que además permanece constante. Por ejemplo los rectángulos y cuadrados poseen dos direcciones básicas (horizontal y vertical), que sugieren estabilidad y equilibrio. Los triángulos por el contrario, transmiten dinamismo e inestabilidad debido a que sus direcciones dominantes son oblicuas. El circulo representa la actividad continua y la regularidad por eso es considerado como la forma perfecta que además, contiene a todas.
 |
Estructura geométrica de las formas básicas
|
Las múltiples estructuras derivadas de las formas básicas son el punto de partida para el diseño de infinidad de anagramas e imagotipos.
 |
| Estructuras geométricas derivadas del cuadrado |
 |
| Estructuras geométricas derivadas del círculo |
 |
| Estructuras geométricas derivadas del triangulo |
NIVEL 2: INTERRELACIONES DE FORMAS PLANAS
Dos figuras planas se pueden relacionar entre si de distintas maneras:
- Distanciamiento.
- Toque.
- Superposición con traslapo.
- Superposición con intersección.
- Unión.
- Penetración.
- Sustracción.
NIVEL 3: TIPOS DE ESTRUCTURAS FORMALES
Hablar de estructuras es hablar de las distintas fórmulas de ordenamiento que presentan las formas. Podemos diferenciar dos grandes tipos de estructuras formales que se encuentran tanto en la Naturaleza como en objetos creados por el hombre:
-MODULARES: basadas en la repetición de una unidad o módulo.
-SIMETRÍAS: basadas en mitades iguales y contrapuestas.
3.1.ESTRUCTURAS MODULARES
 |
Estructuras modulares en la Naturaleza |
En el ESPACIO BIDIMENSIONAL el modulo unidad se corresponde con una figura geométrica que llena el espacio sin dejar huecos. En realidad, se forma a partir de una trama o red modular que determina el aspecto y el orden de las formas que contiene. Las aplicaciones mas comunes de este tipo de estructuras se encuentran en el diseño de azulejos, baldosas, paneles decorativos y diseño textil. Las redes modulares bidimensionales mas sencillas están formadas a partir de triángulos equiláteros y cuadrados.

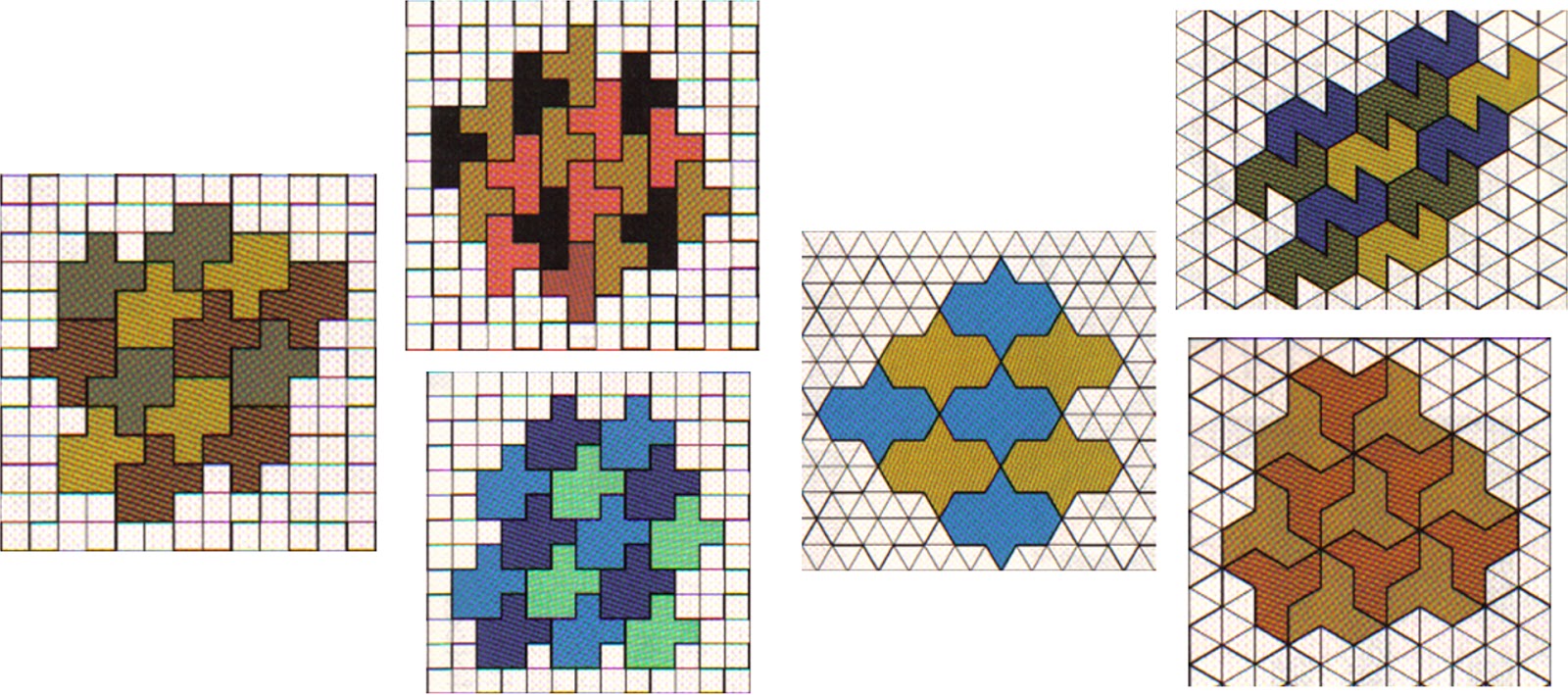

Módulos derivados de redes cuadradas y triangulares
 |
| Si combinamos redes entre sí podemos obtener módulos mas complejos |
Saber mas de módulos bidimensionales
Otra posibilidad de composición modular consiste en subdividir las redes modulares básicas y crear submódulos a los que aplicar movimientos (traslaciones, simetrías y giros).
|
Submódulos a partir del cuadrado
|
Por ultimo, podemos crear módulos de aspecto tridimensional sobre redes bidimensionales si los convertimos en relieves o si trabajamos sobre redes isométricas .
 |
Módulos en relieve mediante dobleces y cortes |
 |
Módulos en perspectiva isométrica |
En el ESPACIO TRIDIMENSIONAL el diseño modular esta muy presente en el mundo de la arquitectura y la escultura ( como medio de experimentación y en la elaboración de maquetas). También en elementos de mobiliario que buscan la máxima flexibilidad para adaptarse a los distintos espacios.
 |
Diseños modulares de sofás
|
 |
Diseños modulares de separadores |
Podemos crear estructuras modulares tridimensionales:
-A partir de piezas planas recortadas y montadas por encastre.
|
| Poliedro regular derivado del icosaedro con 20 triángulos equiláteros |
-A partir de piezas planas seriadas introduciendo alguna variación ( de tamaño, forma, color, orientación).
 |
| Módulos planos con gradación de tamaño y color |
 |
Módulos planos con gradación de forma y color |
3.2. ESTRUCTURAS DE SIMETRÍA
La simetría es un tipo de orden interno que divide las formas a partir de un eje imaginario (simetría axial ) o un punto imaginario (simetría central). Esta presente en muchas formas naturales y en todas las formas geométricas regulares.
|
| Análisis geométrico de la figura humana ( Leonardo da Vinci) |
 |
Simetría central y axial en la Naturaleza |
 |
Las figuras regulares tienen tantos ejes de simetría como lados |
